產品介紹

滎礦分級機：

滎陽礦山機械廠，我廠生產的螺旋分級機具有構造簡單，工作平穩可靠，操作方便，返砂含水量低，易于磨機自流聯接等特點，可生產各種螺旋分級機設備，歡迎來電咨詢。

分級機范圍：

螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力螺旋分級機選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。推薦閱讀：螺旋分級機返砂少的原因及解決辦法

螺旋分級機制作過程：

一、圖紙?jiān)O(shè)計

客戶下單之后，由技術部門根據客戶的要求進行設計制作，經過審核后的圖紙，交由生產部門，確認之后，按照圖紙進行設計生產。

二、加工制作

1.槽體加工制作

按照圖紙尺寸設計要求，選用材質比如Q235鋼材進行逐步加工制作，如下圖：

螺旋分級機槽體加工圖1

螺旋分級機槽體加工圖2

螺旋分級機槽體加工圖3

2.提升裝置制作

螺旋分級機提升裝置圖

3.主螺旋體的加工制作

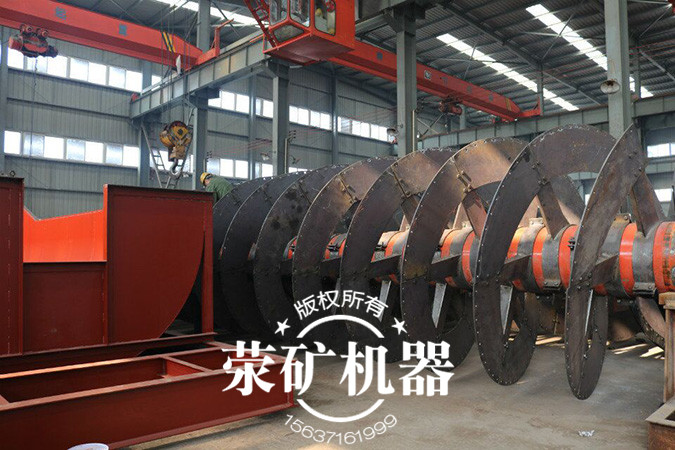

螺旋體主要組成部分包括螺旋主軸和螺旋葉片組成，其加工順序，分別加工好螺旋主軸和螺旋葉片，然后將螺旋葉片安裝在主軸上。看下圖：

螺旋分級機軸體之主軸圖

螺旋分級機軸體之螺旋葉片

4.設備噴漆

根據客戶的顏色要求(比如這個客戶要求槽體顏色類似淺灰色，軸體選擇紅色)，通常要噴底漆和面漆等多層。看下圖：

螺旋分級機設備噴漆

5.配件生產制造

對需要的配件如分級機傳動支架、齒輪等進行加工制作，同時噴好相應的漆。看下圖

螺旋分級機傳動支架和齒輪

螺旋分級機配件

6.組裝，設備調試

待基本構造加工完成之后，可以開始進行組裝工作，組裝完之后進行設備調試。

螺旋分級機安裝

螺旋分級機組裝及調試

7.客戶驗收發貨

待調試安裝完之后，等待客戶進行驗收發貨。

螺旋分級機工作原理：

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

性能優勢

智能安全

立足礦山智能選礦技術,致力成智能化礦山一體化解決方案供應商；智能制造，安全生產；

節能高效

研制高效節能大型礦山成套設備，比常見選礦設備節能40%，選礦效率高；

除塵環保

有效減少了礦山粉塵對人體的傷害，提高了受粉塵影響而減慢的工作進效率，達到環保生產要求；

美觀耐用

外形圓滑新穎，顏色靚麗，由業主自由選擇；運行噪音小，設備耐磨性高；

產品參數

型號規格	螺旋直徑	水槽長度	螺旋轉速(r/min)	傳動功率	外形尺寸(長×寬×高)	重量
FLG0545	500	4500	8-12.5	1.1	5430×680×1480	1.6
FLG0755	750	5500	6-10	3	6270×980×1820	2.7
FLG1065	1000	6500	5-8	5.5	7590×1240×2380	4
FLG1085	1000	8500	5-8	7.5	9600×1240×2680	6
FLG1265	1200	6500	4-6	7.5	8180×1570×3110	8.5
FLG1285	1200	8500	4-6	15	10370×1540×3920	11
FLG1585	1500	8500	4-6	7.5	1040×1880×4080	12.5
FLG15105	1500	10500	4-6	7.5	12670×3370×4980	16.8
FLG2085	2000	8500	3.6-4.5	11	10790×2530×4490	20.5
FLG2495	2400	9500	3.67	15	11650×2910×4970	25.7
FLG24140	2400	14000	3.67	18.5	16580×2930×7190	41

雙螺旋分級機技術參數：

型號規格	螺旋直徑	水槽長度	螺旋轉速(r/min)	傳動功率(kw	外形尺寸(長×寬×高)	重量
2FLG1265	1200	6500	4-6	15	8230×2790×3110	15.8
2FLG1285	1200	8500	4-6	15	10370×2790×3920	17.6
2FLG1585	1500	8500	4-6	15	10410×3390×4080	22.1
2FLG15105	1500	10500	4-6	15	12670×3370×4890	30.7
2FLG2085	2000	8500	3.6-4.5	22	1100×4600×4490	35.5
2FLG20125	2000	12500	3.6-4.5	30	15760×4600×5640	48.7
2FLG2495	2400	9500	3.67	30	12710×5430×5690	45.8
2FLG24140	2400	14000	3.67	37	17710×5430×8000	67.9
2FLG30125	3000	12500	3.2	40	16020×6640×6350	73
2FLG30140	3000	14000	3.2	40	16580×6640×8680	84.8

產品特點

(1)氣料混合均勻效果好。被分選物料通過兩個流槽喂入料盤上，撒料盤撒散的物料又經緩沖板撞擊作用而松散均勻，在分級室內與一導流后的平穩氣流混合形成均勻的氣料流。

(2)分級機內氣料運動平穩。以切線方向從蝸殼的一次、二次入氣口進入的氣流，形成渦流旋轉運動，經蝸殼內導流葉片作用后，分級室內氣流分布均勻平穩，在轉子葉片和水平隔板作用下，氣料流呈現平穩的平而渦流旋轉運動，創造了較好的顆粒分離分級的條。

(3)分級室內的分級效率高。由于分級室內氣料混合均勻，氣料比大，氣流平穩，使物料在分級室內分級分離能十分順利地完成。

(4)成品收集效率高。粉塵捕集是采用旋風收集加袋式除塵器兩段收集，或一段高效濾袋來進行氣體與成品的分離，這樣把分級機選出來的成品99.9%以上全部收集下來，達到收集效率高的目的，而且還避免了成品再回到分級機內或磨機內的現象。

(5)維修方便且費用低廉。分級機內凡與物料接觸的部位及零件，都鑲嵌了高強度耐磨材料，磨損量很少，常規檢查只需注意內部耐磨材料是否有脫落，葉片是否損壞，平日按時注油，防止機殼孔縫處漏入空氣及防止從入料口落入鐵器等。

螺旋分級機結構
